 | 产品分类 | CENTER | | | | | | JM10吨慢速卷扬机 | 1.产品简介
主要结构：本机由电动机、联轴器、制动器、减速机、开式齿轮、卷筒组装、底座等部分组成。机器的侧梁两端有4-φ50作锚固和运输起吊之用，4-φ50地脚螺孔作固定按装用卷筒体与卷筒端盖用6个沉头螺钉连接一体，主轴贯穿其中，卷筒两端籍滑动轴承支承在主轴上，主轴固定在两边支座上，大齿轮与减速机输出轴上的小齿轮相合。联轴器为带制动轮的弹性柱销联轴器，带制动轮的半联轴器装在减速机输入轴的锥度轴伸端，另一个半联轴器装在电机轴上。
广泛适用于建筑、桥梁、港口、发电厂、冶金、矿山等企业工地中，本机除广泛用于物料升降和大型吊装工程中作卷扬之外，亦可在斜坡或平地拖拉各种材料和设备。
2.产品参数
钢丝绳额定拉力KN：100
减速器总传动比I：200.8
卷筒直径长度mm：Φ500*1000
卷筒转速r/mm：4.8
卷筒容绳m：0(300)
钢丝绳直径mm：30
钢丝绳规格：6*37
钢丝绳提升速度m/min：9
电动机型号：YZR200L-6
电动机额定功率KW：22
电动机额定转速r／min：960
制动器型号：YWZ-300/45
外形尺寸(长*宽*高)：1945*1928*951 3.产品图片

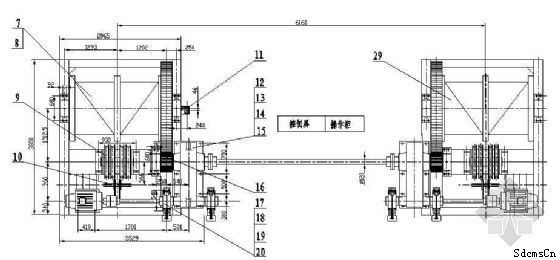

4.产品结构图

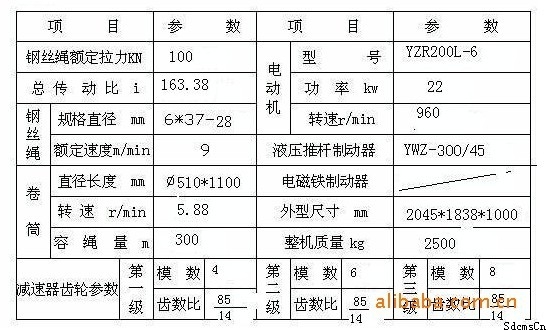

5.产品参数表
| | | | |
| |
