1.产品简介
本起重机专供集装箱货场上作国际标准集装箱的装卸车及堆垛之用。在龙门起重机的行走距离内可以进行吊一箱过三箱的作业，为扩大起重机的作业范围，本机具有两侧7.5米的外伸距，加上龙门架跨度内的35米工作长度，形成50米长的小车作业线。起重机可以在门架跨度内堆存12排集装箱；在外伸距处作车道的集装箱装卸车作业。同时，为了适应不同的集装箱堆放方向和集装箱拖车行走方向，本机设计有小车旋转机构，可使集装箱索具在空载或满载时都能旋转±1700，以提高装卸效率。本机配备伸缩式集装箱索具（亦称吊具），索具的开闭锁动作和伸缩可以由司机在操纵室操作。
本起重机在轨距35米的轨道上运行，轨道型号为QU80，轨道安装质量必须达到中华人民共和国交通部标准 JT5022-86《港口起重机轨道安装技术条件》的规定，以保证起重机在额定载荷下安全使用。 操纵室悬挂在小车旋转架上，和旋转架、集装箱索具一起横移和旋转，保证司机有良好的视线，以便准确对箱操作。 本起重机各机构均为工作性机构。即都能带载动作，完成20英尺或40英尺集装箱的起升、下降、横移、旋转及整机沿堆场轨道运行。起重机的设计和校核均按我国国家现行标准 GB3811-83《起重机设计规范》和 GB6070-85《起重机械安全规程》的相应规定执行，以保证本起重机在集装箱装卸作业时正常工作.
2.产品参数
起重量 起重能力 40吨,吊（索）具下起重量 60吨, 起升高度 轨上16.5米, 门架跨距 60米,门架两侧外伸距 13米, 门架基距 16米,工作速度起升 25米/分 , 小车横行 62米/分,大车运行 50米/分,起重机最大工作轮压 32吨/轮,
大车使用钢轨 QU80, 使用电源种类:3相 380伏 50赫 ,方式:电缆卷筒绕入/±200米 , 起重机总重量520吨 . 3.产品图片

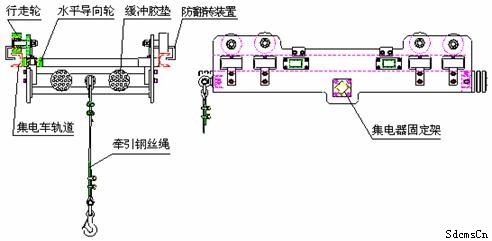

4.产品结构图

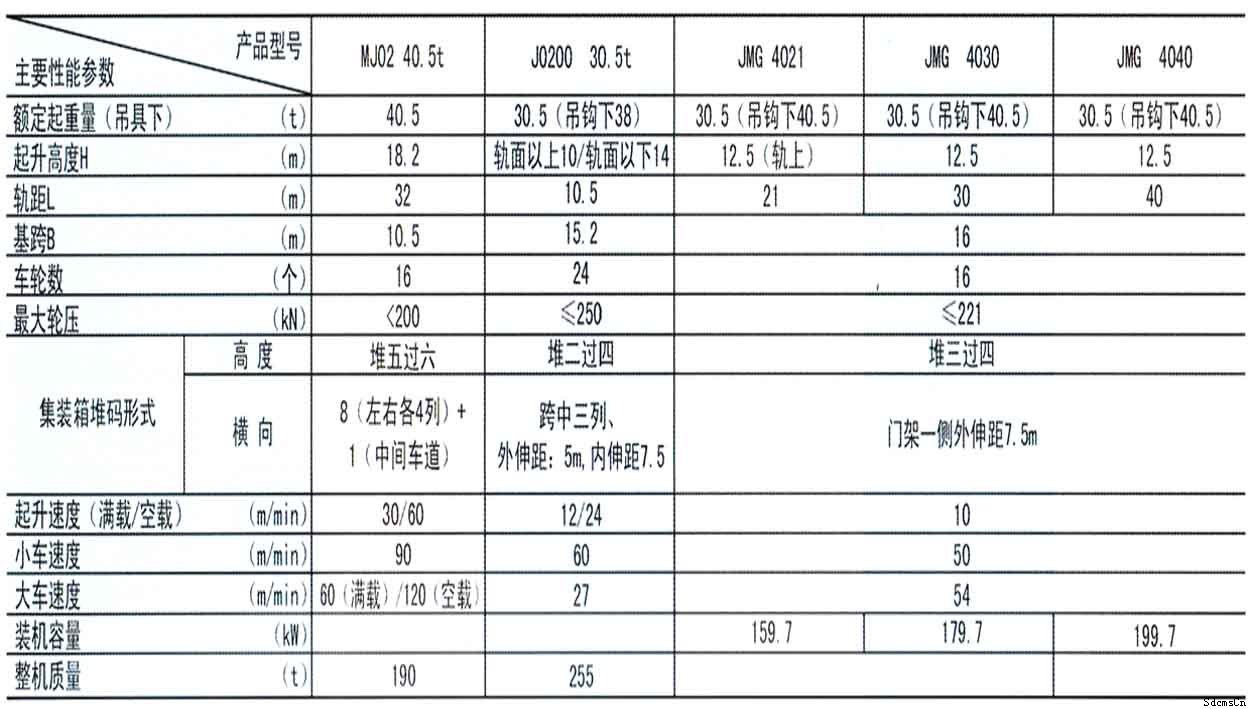

5.产品参数表
|
